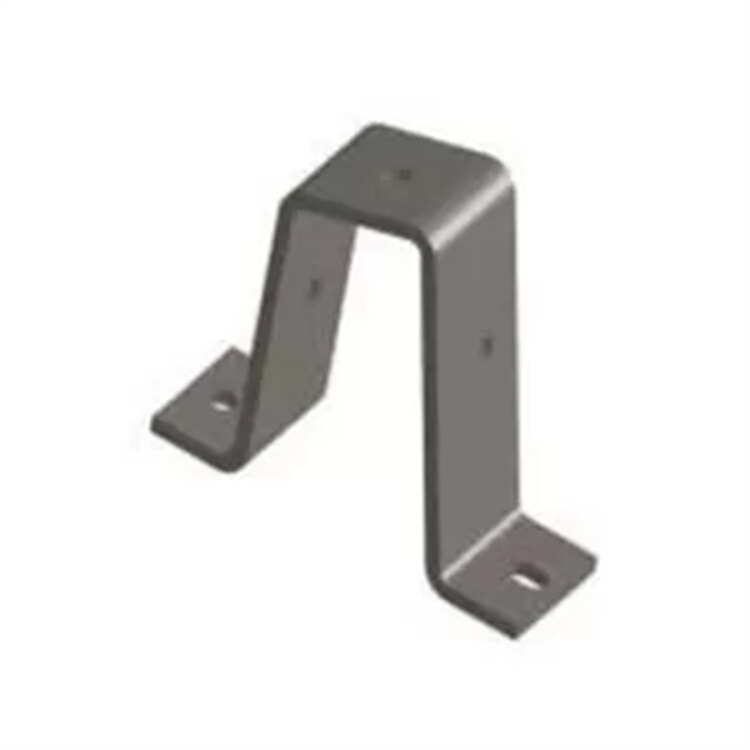

1.Was ist einMontagehalterung für Stiftpfostenisolator?
A Montagehalterung für Stiftpfostenisolator(oft als a bezeichnetPfostenisolatorhalterungoderStrommasthalterung) ist eine Stahlstütze zur SicherungIsolatoren vom Typ -an der Vorderseite oder Seite eines Strommastes. Diese Halterungen nehmen Isolatoren mit Bolzen oder kurzen Schenkeln auf und werden normalerweise mit befestigt5/8 ZollSchrauben. Sie werden auf Holz-, Beton-, Stahl- oder Verbundmasten in der Freileitungsverteilung und einigen Übertragungsanwendungen eingesetzt.
2. Typische Anwendungen und Vorteile
- Mittelspannungsleitungen (15–34,5 kV):häufig in Verteilerdosen.
- Armlose Konstruktion und seitliche -Pfostenmontage:Erhöht den Leiterabstand ohne vollständige Traversen.
- Nachrüstung & Reparatur:Einfache Montage an vorhandenen Masten.
- Hilfshalterungen:Kann Kabelgestelle oder Kleingeräte tragen.
Zu den Vorteilen gehören geringere Installationskosten im Vergleich zu Komplettlösungen mit Traversen, flexible Montagepositionen und ein verbesserter Leiterabstand, wenn der Platz oder die Masthöhe begrenzt ist.
3. Materialien und Korrosionsschutz
Gängige Materialien: hoch-festKohlenstoffstahloderSphäroguss. Oberflächenschutz ist von entscheidender Bedeutung - bevorzugenFeuerverzinkung(proASTM A153oder gleichwertig), um Rost und Küstenkorrosion zu widerstehen. Für besondere Umgebungen können zusätzliche Beschichtungen (Epoxidharz, Polymer) oder Edelstahl spezifiziert werden.
4. So wählen Sie die richtige Klammer aus (Schlüsselkriterien)
- Spannungsklasse und Isolatortyp:Stellen Sie die Kompatibilität mit dem Bolzen oder Schaft des Isolators und der Systemspannung (z. B. 15 kV, 25 kV, 34,5 kV) sicher.
- Mechanische Belastbarkeit:Überprüfen Sie die Zug-/Bruchfestigkeit und den Biegewiderstand hinsichtlich der erwarteten Leiterspannung und Wind-/Eislasten.
- Poltyp & Kontur:Wählen Sie gebogene Sockel für runde Stangen oder flache Sockel für Beton-/Stahlstangen.
- Korrosionsklasse und Umgebung:Ob an der Küste, in der Industrie oder auf dem Land. -Wählen Sie die richtige Verzinkung oder Beschichtung.
- Standards & Zertifizierung:Bevorzugen Sie Teile, die mit kompatibel sindANSI, ASTModer örtliche Versorgungsstandards.
- Montagematerial:Verwenden Sie die richtige Schraubengröße (üblicherweise).5/8 Zoll) und Note; Erwägen Sie rostfreie Schrauben in korrosiven Umgebungen.
5. Best Practices für die Installation
Überprüfen Sie vor der Montage die Halterung und den Isolator. Entfernen Sie Rost und Schmutz und stellen Sie sicher, dass die Beschichtung intakt ist.
Verwenden Sie drehmomentkontrollierte Schrauben. Befolgen Sie die Drehmomentspezifikationen des Versorgungsunternehmens, um ein Unter-/Überdrehen zu vermeiden.
Richten Sie den Flansch aus, um die Ausrichtung des Isolators und den Abstand zum Leiter sicherzustellen.
Bereiten Sie für die Mastmontage die Kontaktfläche vor (reinigen und behandeln Sie sie bei Bedarf) und verwenden Sie geeignete Unterlegscheiben für die Konturanpassung.
Tragen Sie in korrosiven Klimazonen Anti-Seize- oder Schutzscheiben auf.
Dokumentieren Sie nach der Installation Fotos und notieren Sie Drehmoment und Teilenummern für die Anlagenverwaltung.
6. Inspektions- und Wartungstipps
- Überprüfen Sie das Gerät regelmäßig auf galvanische Korrosion, Lackabnutzung und lockere Schrauben.
- Überprüfen Sie den Sockel oder die Schraubenlöcher auf Risse oder Verformungen.
- Ziehen Sie die Schrauben während der geplanten Wartung wieder mit dem angegebenen Drehmoment fest.
- Ersetzen Sie Teile, die erhebliche Korrosion, Beschichtungsverlust oder mechanische Schäden aufweisen.
- Führen Sie Aufzeichnungen über Ersatzteile und Termine, um wiederkehrende Probleme zu erkennen.
| Artikel | Prüfen oder nicht |
| Überprüfen Sie das Gerät regelmäßig auf galvanische Korrosion, Lackabnutzung und lockere Schrauben. | ○● |
| Überprüfen Sie den Sockel oder die Schraubenlöcher auf Risse oder Verformungen. | ○● |
| Ziehen Sie die Schrauben während der geplanten Wartung wieder mit dem angegebenen Drehmoment fest. | ○● |
| Ersetzen Sie Teile, die erhebliche Korrosion, Beschichtungsverlust oder mechanische Schäden aufweisen. | ○● |
| Führen Sie Aufzeichnungen über Ersatzteile und Termine, um wiederkehrende Probleme zu erkennen. | ○● |
7. Häufige Fehlermodi und Fehlerbehebung
Lose Schrauben:Verursacht Vibrationen und Lichtbogengefahr. - Ziehen Sie das Drehmoment erneut an und verwenden Sie Sicherungsscheiben.
Korrodierte Basis:führt zu verringerter Festigkeit - Halterung ersetzen und verbesserte Beschichtung verwenden.
Falsche Konturanpassung:verursacht ungleichmäßige Belastung - Fügen Sie Unterlegscheiben hinzu oder verwenden Sie eine benutzerdefinierte gebogene Basis.
Überladung (Eis/Wind):Bewerten Sie die mechanische Leistung neu und rüsten Sie auf eine höhere -Belastungsklasse um.
Kurze FAQ
F: Welche Schraubengröße wird normalerweise für Stiftpfostenhalterungen verwendet?
A: Normalerweise5/8 ZollDurchmesserschrauben werden verwendet; Überprüfen Sie die Versorgungsspezifikationen.
F: Kann ich die Halterung an Betonmasten verwenden?
A: Ja - Wählen Sie den geeigneten Sockeltyp und Ankerbolzen für die Betonmontage.
F: Wie lange hält die Feuerverzinkung im Freien?
A: Die erwartete Lebensdauer hängt von der Umgebung ab. Küstengebiete verkürzen die Lebensdauer - Wählen Sie dickere Verzinkungen oder Beschichtungen.
Eine gut-ausgewählte und ordnungsgemäß installierteMontagehalterung für Stiftpfostenisolatorträgt wesentlich zur Sicherheit und Zuverlässigkeit von Freileitungsstromverteilungssystemen bei. Die Einhaltung der Best Practices für Material, Installation und Wartung gewährleistet eine lange Lebensdauer und die Einhaltung gesetzlicher Vorschriften.Gemeinsame Referenzen:ANSIDistributions-Hardwarestandards,ASTM A153(Feuerverzinkung), lokale Versorgungsspezifikationen und ISO-Qualitätssysteme (z. B.ISO9001).Sie können sich ausführlich über alle Zertifizierungsinformationen informieren, bevor Sie beim Kauf der Pin Post Isolator-Montagehalterung eine Wahl treffen.
