Als Lieferant von Ankerplatten ist das Verständnis der Spannungsverteilung auf einer Ankerplatte von entscheidender Bedeutung für die Gewährleistung der Sicherheit und Wirksamkeit unserer Produkte. In diesem Blog werde ich einige Einblicke in die Analyse der Spannungsverteilung auf einer Ankerplatte geben.
Theoretischer Hintergrund
Bevor wir uns mit den Analysemethoden befassen, ist es wichtig, die Grundprinzipien der Spannung in Ankerplatten zu verstehen. Eine Ankerplatte dient dazu, die Last von einer Struktur auf den Boden oder Fels zu übertragen. Die Spannungsverteilung auf der Ankerplatte wird von verschiedenen Faktoren beeinflusst, darunter der Form und Größe der Platte, der Art des Bodens oder Gesteins sowie der Größe und Richtung der aufgebrachten Last.
Die Spannung in einer Ankerplatte kann in zwei Haupttypen eingeteilt werden: Normalspannung und Scherspannung. Die Normalspannung wirkt senkrecht zur Plattenoberfläche, während die Schubspannung parallel zur Oberfläche wirkt. Die Verteilung dieser Spannungen bestimmt die Stabilität und Leistung der Ankerplatte.
Analytische Methoden
Für die Analyse der Spannungsverteilung auf einer Ankerplatte stehen mehrere Analysemethoden zur Verfügung. Eine der gebräuchlichsten Methoden ist die Verwendung theoretischer Modelle, die auf bodenmechanischen Prinzipien basieren.
Elastische Theorie
Die elastische Theorie wird häufig verwendet, um die Spannungsverteilung in Ankerplatten bei kleinen Verformungen zu analysieren. Diese Theorie geht davon aus, dass sich der die Ankerplatte umgebende Boden oder Fels wie ein elastisches Material verhält. Durch die Anwendung der Elastizitätsprinzipien können wir die Spannung und Verschiebung in der Ankerplatte und dem umgebenden Boden berechnen.
Beispielsweise kann die Boussinesq-Gleichung verwendet werden, um die vertikale Spannung an einem Punkt im Boden aufgrund einer konzentrierten Last auf der Oberfläche zu berechnen. Diese Gleichung kann erweitert werden, um die Spannungsverteilung unter einer Ankerplatte zu analysieren, indem die Platte als eine Reihe konzentrierter Lasten betrachtet wird.
Limit-Gleichgewichtsmethode
Die Grenzgleichgewichtsmethode ist ein weiterer weit verbreiteter Ansatz zur Analyse der Spannungsverteilung auf einer Ankerplatte. Diese Methode basiert auf der Annahme, dass der die Ankerplatte umgebende Boden oder Fels einen Grenzgleichgewichtszustand erreicht, wenn die aufgebrachte Last einen bestimmten Wert erreicht.
Bei der Grenzgleichgewichtsmethode werden die auf die Ankerplatte und den umgebenden Boden wirkenden Kräfte analysiert, um den Sicherheitsfaktor gegen Versagen zu bestimmen. Unter Berücksichtigung der Scherfestigkeit des Bodens und des Gewichts der Ankerplatte können wir die maximale Belastung berechnen, der die Ankerplatte standhalten kann.
Numerische Methoden
Zur Analyse der Spannungsverteilung an einer Ankerplatte werden neben analytischen Methoden auch häufig numerische Methoden wie die Finite-Elemente-Analyse (FEA) eingesetzt. FEA ist ein leistungsstarkes Werkzeug, das das Verhalten der Ankerplatte und des umgebenden Bodens unter verschiedenen Belastungsbedingungen simulieren kann.
Finite-Elemente-Analyse (FEA)
Bei Victory Electric nutzt unser Forschungs- und Entwicklungsteam die fortschrittliche Finite-Elemente-Analyse (FEA), um jedes neue Design einem Stresstest zu unterziehen. Durch die Simulation extremer Bodendrücke und multidirektionaler Kabelspannungen identifizieren wir potenzielle „Hot Spots“, an denen sich die Spannung an den Schraubenlöchern konzentriert. Dadurch können wir kritische Zonen an unserem Anchor Expanding 8 Way verstärken, um eine gleichmäßige Lastübertragung zu gewährleisten und eine vorzeitige Plattenverformung bei Spitzenlasten zu verhindern.
Einer der Vorteile der FEA ist ihre Fähigkeit, komplexe Geometrien und Belastungsbedingungen zu bewältigen. Es kann auch das nichtlineare Verhalten des Bodens und der Ankerplatte berücksichtigen, das mit analytischen Methoden oft nur schwer modellierbar ist.
Experimentelle Methoden
Experimentelle Methoden können auch zur Validierung der Ergebnisse analytischer und numerischer Methoden eingesetzt werden. Bei diesen Methoden wird die Ankerplatte unter kontrollierten Bedingungen getestet, um Spannung und Verschiebung zu messen.
Labortests
Labortests sind eine gängige experimentelle Methode zur Analyse der Spannungsverteilung auf einer Ankerplatte. Dabei werden kleinformatige Modelle der Ankerplatte im Labor getestet. Indem wir eine bekannte Last auf das Modell ausüben und die Spannung und Verschiebung messen, können wir wertvolle Daten über das Verhalten der Ankerplatte erhalten.
Feldtests
Feldtests sind eine weitere wichtige experimentelle Methode. Dabei werden Ankerplatten in Originalgröße im Feld unter realen Bedingungen getestet. Feldtests können wertvolle Informationen über die Leistung der Ankerplatte bei verschiedenen Bodenarten und Belastungsbedingungen liefern.
Faktoren, die die Stressverteilung beeinflussen
Mehrere Faktoren können die Spannungsverteilung auf einer Ankerplatte beeinflussen. Das Verständnis dieser Faktoren ist für die Gestaltung und Auswahl der geeigneten Ankerplatte für eine bestimmte Anwendung von entscheidender Bedeutung.
Plattenform und -größe

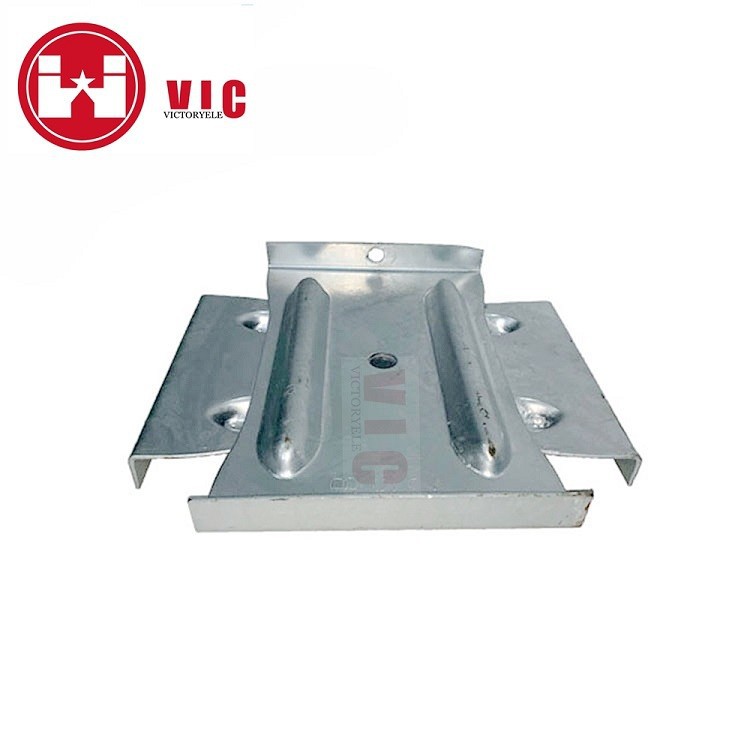

Die Geometrie der Platte ist der am besten kontrollierbare Faktor beim Lastmanagement. Unser Kreuzplattenanker beispielsweise wurde speziell entwickelt, um den „effektiven Druckball“ im Boden zu maximieren. Im Gegensatz zu flachen quadratischen Platten erhöht die Kreuzrippenstruktur die strukturelle Steifigkeit und reduziert die Biegemomente an den Plattenkanten erheblich – ein häufiger Fehlerpunkt bei generischen Ankern minderer Qualität. Eine größere Platte verteilt die Last im Allgemeinen auf eine größere Fläche, was zu geringeren Belastungen führt. Ebenso kann die Form der Platte die Spannungskonzentration an den Kanten und Ecken beeinflussen.
Bodeneigenschaften
Wichtig sind auch die Eigenschaften des die Ankerplatte umgebenden Bodens oder Gesteins. Scherfestigkeit, Kompressibilität und Dichte des Bodens können die Spannungsverteilung auf der Ankerplatte beeinflussen. Beispielsweise kann in weichen Böden die Ankerplatte aufgrund der geringeren Scherfestigkeit des Bodens einer höheren Belastung ausgesetzt sein.
Ladebedingungen
Auch Größe und Richtung der aufgebrachten Last können die Spannungsverteilung auf der Ankerplatte beeinflussen. Eine vertikale Belastung führt im Allgemeinen zu einer anderen Spannungsverteilung als eine horizontale Belastung. Darüber hinaus kann auch die dynamische Art der Belastung, beispielsweise eine zyklische Belastung, einen Einfluss auf die Spannungsverteilung haben.
Bedeutung der Spannungsanalyse für Ankerplattenlieferanten
Als Lieferant von Ankerplatten ist die Spannungsanalyse aus mehreren Gründen von entscheidender Bedeutung. Erstens hilft es uns, Ankerplatten zu entwerfen und herzustellen, die den zu erwartenden Belastungen standhalten. Durch das Verständnis der Spannungsverteilung können wir die Form und Größe der Ankerplatte optimieren, um deren Sicherheit und Leistung zu gewährleisten.
Zweitens kann uns die Belastungsanalyse dabei helfen, unseren Kunden genaue technische Informationen bereitzustellen. Durch die Bereitstellung detaillierter Spannungsanalyseberichte können wir unseren Kunden helfen, fundierte Entscheidungen über die Auswahl und Installation von Ankerplatten zu treffen.
Schließlich kann uns die Belastungsanalyse auch dabei helfen, die Qualität und Zuverlässigkeit unserer Produkte zu verbessern. Durch die kontinuierliche Überwachung und Analyse der Spannungsverteilung auf unseren Ankerplatten können wir potenzielle Probleme erkennen und notwendige Verbesserungen an unseren Herstellungsprozessen vornehmen.
Abschluss
Die Analyse der Spannungsverteilung auf einer Ankerplatte ist eine komplexe, aber wesentliche Aufgabe für die Gewährleistung der Sicherheit und Wirksamkeit unserer Produkte. Durch den Einsatz einer Kombination aus analytischen, numerischen und experimentellen Methoden können wir die Spannungsverteilung besser verstehen und Ankerplatten konstruieren, die den erwarteten Belastungen standhalten.
Wenn Sie mehr über unsere Ankerplatten erfahren möchten oder Fragen zur Spannungsanalyse haben, können Sie gerne [ein Gespräch mit uns beginnen, um Ihren Beschaffungsbedarf zu besprechen]. Wir bieten eine große Auswahl an Ankerplatten, darunterAnker, der sich 8-fach ausdehntUndKreuzplattenanker. Unser Expertenteam unterstützt Sie gerne dabei, die richtige Ankerplatte für Ihr Projekt zu finden.
Referenzen
- Bowles, JE (1996). Fundamentanalyse und -design. McGraw-Hill.
- Das, BM (2010). Grundlagen der Geotechnik. Engagieren Sie das Lernen.
- Craig, RF (2004). Bodenmechanik. Spon Press.
