Wie messe ich den Widerstand eines Kupfererders genau?

Die genaue Messung des Widerstands eines Kupfererders ist entscheidend für die Gewährleistung der Wirksamkeit von Erdungssystemen. Als Lieferant von Kupfererdern verstehe ich die Bedeutung dieses Prozesses und die Auswirkungen, die er auf die Sicherheit und Funktionalität elektrischer Anlagen hat. In diesem Blog erzähle ich, wie man den Widerstand eines Kupfererders genau misst.

Die Bedeutung der Erdungswiderstandsmessung verstehen

Der Widerstand eines Kupfererders ist ein Schlüsselparameter für die Leistung eines Erdungssystems. Ein niedriger Widerstandswert zeigt an, dass der Erdungsstab elektrische Energie effektiv in den Boden ableiten kann und so Geräte und Personal vor elektrischen Störungen schützt. Ein hoher Widerstand kann andererseits zu einer schlechten Erdung führen, was zu elektrischen Fehlfunktionen und Geräteschäden führen und sogar ein Sicherheitsrisiko darstellen kann. Daher ist eine regelmäßige und genaue Messung des Erdungswiderstands für die Aufrechterhaltung der Integrität elektrischer Systeme unerlässlich.

Faktoren, die den Erdungswiderstand beeinflussen

Bevor wir uns mit den Messmethoden befassen, ist es wichtig, die Faktoren zu verstehen, die den Widerstand eines Kupfererders beeinflussen können. Zu diesen Faktoren gehören:

• Bodenwiderstand: Der Bodenwiderstand ist einer der wichtigsten Faktoren, die den Erdungswiderstand beeinflussen. Verschiedene Bodenarten haben unterschiedliche Widerstandswerte. Beispielsweise weisen tonige Böden im Vergleich zu sandigen Böden im Allgemeinen einen geringeren spezifischen Widerstand auf. Auch der Feuchtigkeitsgehalt im Boden spielt eine entscheidende Rolle; Feuchtere Böden führen typischerweise zu einem geringeren Widerstand.
• Stababmessungen: Die Länge und der Durchmesser des Kupfererders können dessen Widerstand beeinflussen. Längere Stäbe weisen tendenziell einen geringeren Widerstand auf, da sie eine größere Kontaktfläche zum Boden bieten. Ebenso kann ein Stab mit größerem Durchmesser den Widerstand verringern.
• Stabmaterial und Beschichtung: Die Qualität des im Tiefenerder verwendeten Kupfers und eventueller Schutzbeschichtungen kann dessen elektrische Leitfähigkeit und damit seinen Widerstand beeinflussen. Hochreine Kupferstäbe bieten normalerweise eine bessere Leitfähigkeit.
• Installationstiefe und -methode: Auch die Einbautiefe des Tiefenerders und die Einbauart können Einfluss auf den Widerstand haben. Eine tiefere Installation kann häufig zu einem geringeren Widerstand führen, insbesondere in Bereichen mit hochohmigem Boden.

Messen des Erdungswiderstands: Methoden

Zur Messung des Widerstands eines Kupfererders stehen mehrere Methoden zur Verfügung. Hier sind einige der am häufigsten verwendeten:

1. Fall-of-Potential-Methode

Die Methode des Potentialabfalls ist die am weitesten verbreitete Technik zur Messung des Erdungswiderstands. Bei dieser Methode wird der Widerstand mithilfe einer Prüfstrom- und Spannungsmessung ermittelt.

• Erforderliche Ausrüstung: Ein Erdungswiderstandstester, Messleitungen und Hilfselektroden (normalerweise zwei).
• Verfahren:
  • Treiben Sie zunächst zwei Hilfselektroden in den Boden. Eine davon ist die Stromelektrode (C) und die andere ist die Potentialelektrode (P). Die Stromelektrode sollte in einem ausreichenden Abstand (normalerweise 20 – 50 Meter) vom zu prüfenden Erdungsstab platziert werden, und die Potentialelektrode sollte in einem Abstand von etwa 62 % des Abstands zwischen dem Erdungsstab und der Stromelektrode platziert werden.
  • Verbinden Sie die Prüfleitungen vom Erdungswiderstandsprüfer mit dem Erdungsstab, der Stromelektrode und der Potentialelektrode.
  • Der Tester speist dann über die Stromelektrode einen Prüfstrom in die Erde ein und misst den Spannungsabfall zwischen dem Erdungsstab und der Potentialelektrode.
  • Unter Verwendung des Ohmschen Gesetzes (R = V/I, wobei R der Widerstand, V die Spannung und I der Strom ist) berechnet der Tester den Widerstand des Erdungsstabs.

2. Klemmmethode

Die Clamp-On-Methode ist eine nichtinvasive Methode zur Messung des Erdungswiderstands, die besonders nützlich ist, wenn es schwierig ist, den Erdungserder vom System zu trennen.

• Erforderliche Ausrüstung: Ein Klemm-Erdungswiderstandstester.
• Verfahren:
  • Klemmen Sie den Tester einfach um den Erdungsstab oder den Erdungsleiter.
  • Der Tester misst den durch den Leiter fließenden Strom und das von ihm erzeugte Magnetfeld. Basierend auf diesen Messungen berechnet es den Widerstand des Erdungssystems, einschließlich des Erdungsstabs. Es ist jedoch zu beachten, dass diese Methode eher zur Messung des Gesamtwiderstands eines Erdungssystems als des Einzelwiderstands eines Erdungsstabs geeignet ist.

3. Schritt – Potenzialmethode

Mit der Stufenpotentialmethode wird die Potentialdifferenz zwischen zwei Punkten auf der Erdoberfläche in der Nähe des Tiefenerders gemessen.

• Erforderliche Ausrüstung: Ein Voltmeter, Messleitungen und zwei Sonden.
• Verfahren:
  • Treiben Sie zwei Sonden in einem festen Abstand (normalerweise 1 Meter) entlang einer vom Erdungsstab ausgehenden Linie in den Boden.
  • Verbinden Sie die Messleitungen des Voltmeters mit den Sonden und messen Sie die Potentialdifferenz zwischen den beiden Punkten.
  • Durch Wiederholung der Messung in unterschiedlichen Abständen vom Tiefenerder kann ein Stufenpotentialprofil ermittelt werden, das zur Abschätzung des Tiefenerderwiderstands herangezogen werden kann.

Best Practices für genaue Messungen

Um eine genaue Messung des Kupfererderwiderstands sicherzustellen, sollten die folgenden Best Practices befolgt werden:

• Richtige Gerätekalibrierung: Stellen Sie vor jeder Messung sicher, dass das Erdungswiderstandsmessgerät ordnungsgemäß kalibriert ist. Durch die Kalibrierung wird sichergestellt, dass der Tester genaue Messwerte liefert.
• Optimale Messbedingungen: Messen Sie den Widerstand unter stabilen Bodenbedingungen. Vermeiden Sie Messungen unmittelbar nach starken Regenfällen oder in Zeiten extremer Trockenheit, da diese Bedingungen den Bodenwiderstand und damit den gemessenen Widerstand erheblich beeinflussen können.
• Korrekte Elektrodenplatzierung: Stellen Sie bei Verwendung der Potentialabfallmethode sicher, dass die Hilfselektroden im richtigen Abstand vom Erdungsstab platziert werden. Eine falsche Elektrodenplatzierung kann zu ungenauen Widerstandsmessungen führen.
• Mehrere Messungen: Führen Sie mehrere Messungen zu unterschiedlichen Zeiten und unter unterschiedlichen Bodenbedingungen durch, um einen genaueren durchschnittlichen Widerstandswert zu erhalten.

Unsere Kupfererderprodukte

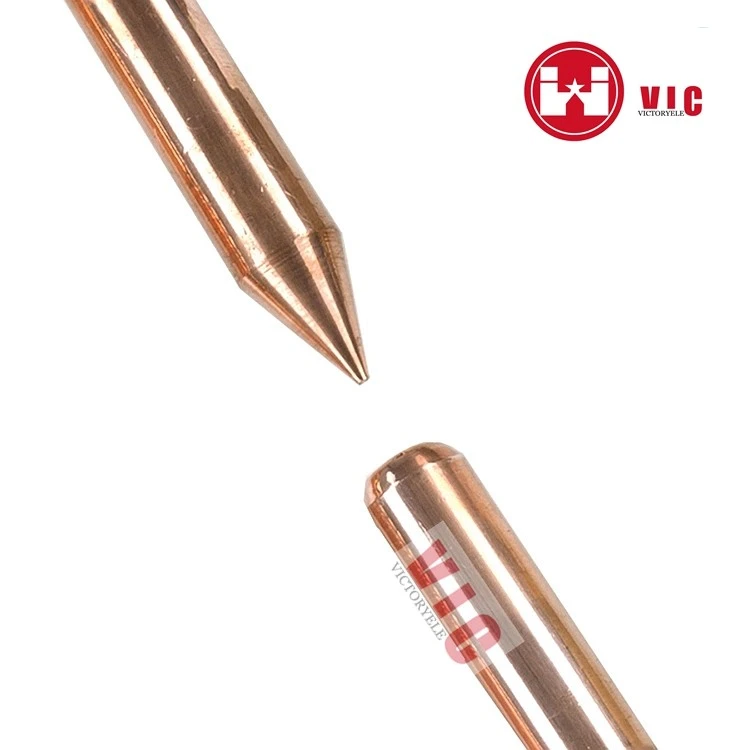

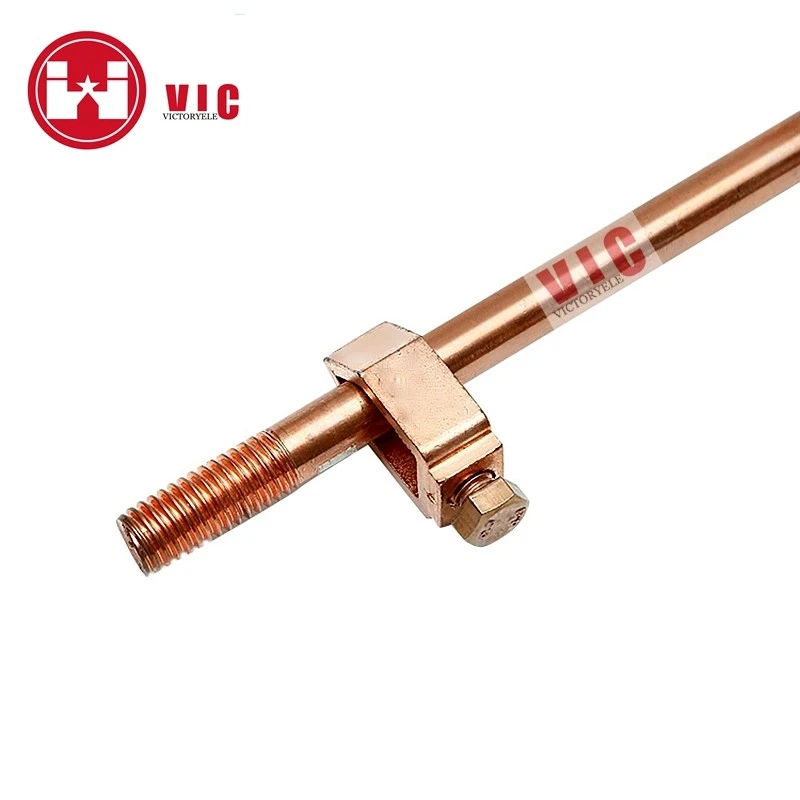

Als Lieferant von Kupfererdern bieten wir ein breites Sortiment an hochwertigen Kupfererdern an, darunterErdungsstab aus massivem KupferUndErdungsstab aus Kupfer. Unsere Produkte bestehen aus hochreinem Kupfer, das eine hervorragende elektrische Leitfähigkeit und einen geringen Widerstand gewährleistet. Wir bieten auchTippen Sie auf geteilte Bolzenliniezum einfachen Anschluss von Erdungsleitern an den Erdungsstab.

Ob Sie an einer kleinen Elektroinstallation oder einem großen Industrieprojekt beteiligt sind, unsere Erdungsstäbe aus Kupfer können Ihre Erdungsanforderungen erfüllen. Wir sind bestrebt, unseren Kunden zuverlässige Erdungslösungen anzubieten, die auf unserem Fachwissen und unserer langjährigen Erfahrung in der Branche basieren.

Kontaktieren Sie uns für Kauf und Beratung

Wenn Sie an unseren Kupfererder-Produkten interessiert sind oder weitere Informationen zur Erdungswiderstandsmessung benötigen, können Sie sich gerne an uns wenden. Wir verfügen über ein Expertenteam, das Sie bei Ihren Erdungsanforderungen unterstützt. Egal, ob Sie Fragen zur Produktauswahl, Installation oder Messtechnik haben, wir helfen Ihnen gerne weiter. Lassen Sie uns zusammenarbeiten, um die Sicherheit und Effizienz Ihrer elektrischen Systeme zu gewährleisten.

Referenzen

• IEEE Std 80-2013, IEEE-Leitfaden zur Sicherheit bei der Erdung von Wechselstrom-Umspannwerken.
• NFPA 70, National Electrical Code.
• EPRI (Electric Power Research Institute) berichtet über den Entwurf und die Messung von Erdungssystemen.
